產品名稱: DXG(GDF)系列低噪聲矩形管道風機
廣泛適用于賓館、醫院、體育館。圖書館等需要低噪聲場合的送排風
詳細信息:

一、特性及應用
DXG系列風機采用低噪聲風機專用電機與離心式葉輪直聯傳動，方式進出風口，可直接送風，與風管同軸安裝而不需機房，結構緊湊、高速低，兼有管道風機的高流量及箱形風機的低噪聲。具有噪聲低、耗電省、安裝方便、運行穩定等優點。

二、型號說明

三、性能參數表
DXG-Ⅰ型(后向板式)(噪聲：聲壓水平相對于 3m 遠之周圍環境測得)

機號	功率(kW)		轉速	不同風壓下的風量(m3/h)							噪聲 dB(A)	重量 (Kg)
機號	三相380V	單相220V	轉速	100Pa	200Pa	300Pa	400Pa	500Pa	600Pa	700Pa	噪聲 dB(A)	重量 (Kg)
3.2	0.18	0.25	1380	1080	800	200					47	34
3.6	0.37	0.37	1380	3000	2200	1200					54	70
4	0.55	0.55	1380	3600	3000	2100	1000				61	78
4.5	0.8	0.75	1380	4900	4000	3100	2100	800			59	96
5	1.8	1.8	1400	9400	8300	7600	6500	5400	4000	2200	65	132
5.6	3	3	1400	12600	11600	10500	9400	8000	6500	4500	68	190

DXG-Ⅱ型(前向多翼式)

機號	風量(m3/h)	風壓(Pa)	轉速	功率(kW)	噪聲dB(A)	重量(Kg)
2.5	550	110	700	0.12	46	22
	710	142	900	0.18	48	28
	1100	352	1400	0.25	49	32
3	1000	138	700	0.12	52	27
	1400	205	900	0.18	58	32
	2100	510	1400	0.55	67	37
3.5	1370	118	550	0.25	54	44
	1710	182	680	0.25	59	44
	2270	324	910	0.55	64	49
4	2360	170	550	0.25	56	51
	3000	250	690	0.37	61	52
	4060	450	920	0.75	66	59
4.5	3480	221	550	0.37	61	62
	4500	340	690	0.75	65	73
	6280	586	920	2.2	72	80
5	4800	276	550	0.75	63	78
	6100	400	690	1.5	66	86
	7200	720	920	3.0	74	95
5.5	6100	280	550	1.1	68	97
5.5	7700	453	700	2.2	72	100

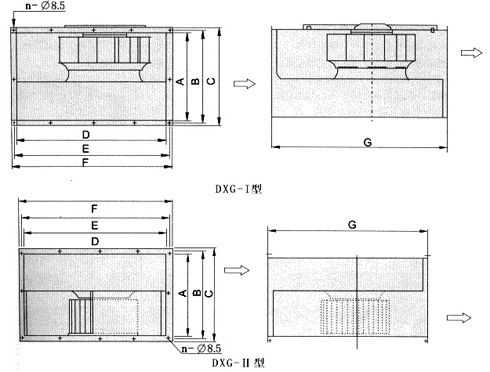

四、DXG型風機外形尺寸表(單位：mm)

形式	機號	A	B	C	D	E	F	G	n
Ⅰ型	3.2	300	330	360	500	530	560	530	8
	3.6/4	400	430	460	600	630	660	700	10
	4.5	450	480	510	700	730	760	780	12
	5	500	530	560	800	830	860	880	12
	5.6	550	580	610	1000	1030	1060	980	14
Ⅱ型	2.5	250	280	310	420	450	480	480	8
	3	300	330	360	500	530	560	560	8
	3.5	350	380	410	600	630	660	640	10
	4	400	430	480	700	730	760	780	12
	4.5	450	480	530	740	770	800	810	12
	5	500	530	580	800	830	860	880	12
	5.5	500	530	560	920	950	980	880	14
