產品名稱: DWT-Ⅲ型低噪聲離心軸向式屋頂排風機
廣泛通用于商用建筑和廠礦企業(更適合輕鋼結構屋面)的排風換氣
詳細信息:

一、性能參數表
DWT系列低噪聲屋頂通風機系采用CAD模擬優化設計，經大破試驗研究開發的“星火”科研產品具有“效率高、噪聲低、運轉平穩、外形美觀、防腐、防爆等優點，廣泛應用于發電、化工、橡膠、制藥、食品加工、冶金等備行業及高級民用建筑的送風和排風。根據不同的使用環境和輸送介質，風帽、風筒可采用鋼板或玻璃鋼，葉輪啊采用鋁合金、鋼板、玻璃鋼、工程塑料等材料制作。根據結構分三種：DWT—I型可用于中低壓、大流量場合的排風和送風；DWT一II型為離心式屋頂風 機可用于壓力要求較高場合的排風；DWT—III型為離心軸向式屋頂風機，可用于排放特殊氣體的專用場合，如用于廚房排油煙可加設集油槽，借助其外殼及離心葉輪驅動、軸向氣流進出的特殊設計去汕明顯；DWT-IV型為無電機屋頂渦輪排風機，不用電、無嗓音、體積小、重量輕、排風效率高，安裟方便。

DWT-Ⅲ型(離心軸向式)

機號	轉速 (rpm)	風量 (m3/h)	風壓 (Pa)	功率 (kW)	噪聲 dB(A)
2.8	1450	1260	120	0.55	≤55
		1040	180
	2900	3080	120	1.1	≤73
		2710	330
		2300	540
3.15	1450	2050	100	0.55	≤57
		1740	170
		1450	220
	2900	4370	170	1.5	≤77
		3920	420
		3470	630
3.55	1450	2880	120	1.1	≤60
		2620	180
		2320	220
	2900	6270	180	2.2	≤79
		5760	420
		4930	720
4.0	960	2750	100	0.75	≤60
		2590	120
		2040	170
	1450	4460	120	1.1	≤63
		4030	220
		3420	320
4.5	960	3940	120	0.75	≤60
		3460	170
		2760	220
	1450	6280	170	1.1	≤65
		5470	320
		4680	430
5.0	720	4230	100	0.55	≤59
		3870	120
		2450	170
	960	6120	120	1.1	≤62
		5530	170
		4470	220
	1450	9560	170	2.2	≤68
		8640	320
		7740	430

機號	轉速 (rpm)	風量 (m3/h)	風壓 (Pa)	功率 (kW)	噪聲 dB(A)
5.6	720	4860	170	0.75	≤61
		1800	220
	960	9040	120	1.1	≤65
		8460	170
		7800	220
	1450	14040	170	3.0	≤70
		12960	325
		11160	530
6.3	720	9090	120	1.1	≤63
		7920	170
		6210	220
	960	12450	170	3.0	≤68
		11760	220
		9840	325
	1450	20020	170	5.5	≤73
		18970	325
		17100	530
7.1	720	13800	120	1.1	≤66
		12600	170
		11400	220
	960	17600	170	3.0	≤71
		16170	220
		14700	325
	1450	27000	220	7.5	≤79
		25400	325
		24000	530
8.0	720	19800	120	2.2	≤71
		18000	170
		17200	220
	960	26000	170	4.0	≤75
		25020	220
		24000	325
	1450	40000	220	11.0	≤84
		37800	325
		35800	530

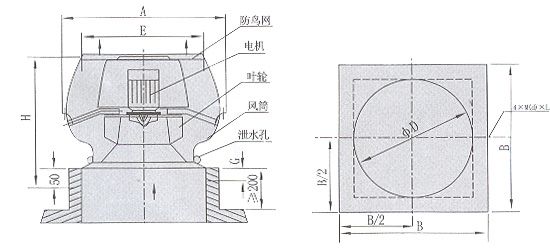

三、DWT-Ⅲ型風機外形及基礎尺寸表(單位：mm)

機號	ΦA(chǔ)	B	ΦD	E	G	H	M(d)×L	重量(Kg)
2.8	690	580	260	500	30	615	M8.5	20
3.15								22
3.55								28
4.0	935	850	460	700	30	722	M8.5	33
4.5								36
5.0								48
5.6	1135	1140	630	900	30	935	M10.5×250	72
6.3								83
7.1	1380	1390	800	970	30	1135	M12.5×250	110
8.0								148
