一、特性及應用
HTF系列風機設計獨特：高溫電機全封閉內置，配設專門的電機冷卻系統，采用CAD軟件多目標優化設計的軸流和混流葉輪結構，通過多速驅動形式，達到一機兩用（即常用送排通風和消防試用時高溫排煙），配設電控箱后可遠程自動控制、具有耐高溫性能良好、效率高、體積小，安裝簡便（水平、垂直、吊裝均可）等優點。按GBJ500－45－95消防規范測試標準測定，能在400℃高溫條件下連續運行100分鐘以上，介質溫度100℃條件下，連續運行20小時/次不損壞，已被全國各大城市消防部門認可采用。

二、型號說明


三、性能參數表
HTF(A)-Ⅰ(Ⅱ)型(單、雙速) 性能參數

機號 轉速 (rpm) 風量 (m3/h) 風壓 (Pa) 單速 功率 (kW) 雙速 功率 (kW) 噪聲 dB(A) 重量 (Kg) 4 2900 6500 5200 4600 410 490 520 1.5 1.8/1.3 77 76 1450 3250 2600 2300 102 122 130 0.55 73 69 4.5 2900 7900 5800 500 510 590 670 2.2 2.4/2 78 88 1450 3950 2900 2500 127 147 167 0.75 74 80 5 2900 9824 8861 6817 510 610 752 3 3/2.4 80 110 1450 4912 4431 3410 127 153 188 1.1 75 96 5.5 2900 15200 12000 10900 398 592 621 4 4/3 86 135 1450 7600 6000 5450 100 148 155 1.5 75 115 6 2900 16090 15102 13197 510 610 760 5.5 5.5/4.5 86 164 1450 8045 7551 6599 127 153 190 1.5 75 130 6.5 1450 21500 18000 15300 425 620 680 5.5 5.5/4 88 180 960 14235 11918 10130 187 272 298 2.2 80 165 7 1450 24380 22439 18908 610 655 728 7.5 8/6.5 88 208 960 16141 14865 12518 267 287 319 3 80 189

機號 轉速 (rpm) 風量 (m3/h) 風壓 (Pa) 單速 功率 (kW) 雙速 功率 (kW) 噪聲 dB(A) 重量 (Kg) 8 1450 31421 29172 26012 600 661 723 7.5 8/6.5 89 230 960 20800 19314 17222 263 290 317 3 80 211 9 1450 33510 32297 27513 562 668 840 11 11/9 90 284 960 22186 21383 18216 246 293 368 4 81 230 10 1450 45679 40000 35000 630 690 770 11 11/9 88 310 960 30255 26483 24019 276 302 338 5.5 80 265 11 1450 51552 50128 48500 580 647 690 15 16/13 92 380 960 35664 37596 36375 326 364 387 5.5 83 335 12 960 62763 59300 55651 624 680 740 18.5 17/8 93 480 720 47072 44475 43311 351 383 416 11 83 430 13 960 74708 65370 56031 600 710 807 18.5 17/8 94 520 720 56031 49027 42023 338 399 454 11 /84 470 15 960 93800 86115 76041 623 710 819 22 25/12 95 650 720 70350 64586 57031 350 410 461 11 85 585

注：雙速風機重量參考同號中高速風機的重量。

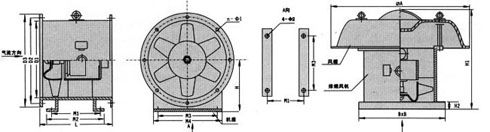

四、HTF（A）型風機外型尺寸表(單位:mm)

機號	D1	D2	D3	M1	M2	M3	M4	L(Ⅰ型)	L(Ⅱ型)	n-Φ1	4-Φ2	H	H1	ΦA(chǔ)	B	B2
4	410	440	470	340	380	200	300	510	600	8-8.5	Φ12.5	70	1040	890	600	60
4.5	460	490	520	350	390	250	350	530	640	8-8.5	Φ12.5	300	1060	890	650	60
5	510	550	580	380	420	300	400	590	650	8-8.5	Φ12.5	320	1120	1000	700	60
5.5	560	600	630	470	510	400	500	610	680	10-10.5	Φ12.5	350	1150	1000	750	60
6	610	650	690	540	580	400	500	700	700	10-10.5	Φ14.5	380	1170	1000	800	60
6.5	660	700	740	570	610	400	500	780	800	10-10.5	Φ14.5	410	1270	1220	850	80
7	710	750	790	570	610	500	600	800	870	10-10.5	Φ14.5	430	1270	1220	950	80
8	810	850	890	570	610	500	600	800	870	12-12.5	Φ14.5	490	1310	1340	1050	80
9	910	950	990	580	640	600	700	900	900	12-12.5	Φ16.5	560	1370	1650	1150	80
10	1010	1050	1090	580	640	600	700	900	900	12-12.5	Φ16.5	610	1530	1650	1250	80
11	1110	1160	1210	580	640	700	800	950	960	14-12.5	Φ16.5	660	1590	1800	1400	100
12	1210	1360	1310	730	800	800	900	1160	1200	14-12.5	Φ16.5	730	1650	1800	1500	100
13	1310	1360	1410	730	800	900	1000	1160	1200	16-12.5	Φ18.5	760	1650	1800	1600	100
15	1510	1560	1610	730	800	1040	1200	1200	1200	18-12.5	Φ18.5	860	1650	2500	1800	100

注：1、屋頂式風機基礎高度應≥ 250mm 。
2、風機出廠時法蘭一般不打孔，n-Φ1僅供參考，若要打孔請用戶在訂貨時說明。

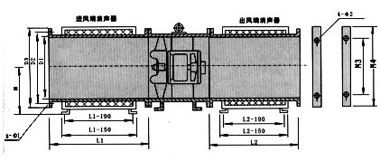

五、HTF型風機配帶消聲器外形尺寸表 ［配帶圖示消聲器后風機可降噪約8-20dB(A)］

	單位：mm
	機號 進風端消聲器L1 出風端消聲器L2 3.5-6.5 500、700、1000 500、700、1000 7-10 750、1000、1250 750、1000、1250 11-15 1000、1250、1500 1000、1250、1500
	注：消聲器長度可根據用戶要求及消聲量選取，除表中規定尺寸外，也可選擇所需尺寸。
注：D1、D2D、3、H、M3、M4、n-Φ1、4-Φ2參加風機外形尺寸表
