BF系列變壓器專用軸流風機

BF系列變壓器專用軸流風機采用模壓成型的寬葉片鋁質葉輪、戶外全封閉防水型變壓器風機專用電機（防護等級為IP55）。具有風量大、噪聲低、耗電少、重量輕、振動小、性能穩定、外形美觀特點，專用于各類大中型變壓器的散熱器的冷卻系統，符合國家機械行業標準JB/T9642-1999《變壓器用風扇》，已被廣大變壓器廠家選用配套。

環境代號(濕熱帶TH；干熱帶TA；一般戶外省略)

電動機極數

吹風方向(前吹風Q—空氣從電機流向葉輪，后吹風H—空氣從葉輪流向電機)

葉輪直徑(1/100mm)

變壓器風機


BF風機產品示意圖	BF風機安裝示意圖

性能參數

型號		葉輪直徑	轉速 (r/min)	風量 (m3/h)	全壓 (Pa)	功率 (kW)	噪聲 dB(A)
BF-4Q	4	400	1450	4600	140	0.37	68
BF-4Q	6	400	960	4400	98	0.25	62
BF-5Q	4	500	1450	8200	132	0.75	72
BF-5Q	6	500	960	7000	80	0.37	63
BF-6Q	6	600	960	10000	165	1.1	71
BF-6Q	8	600	720	7800	118	0.55	63
BF-6.3Q	6	630	960	11500	185	1.1	72
BF-6.3Q	8	630	720	9000	120	0.75	64
BF-7.1Q	6	710	960	14500	205	1.1	73
BF-7.1Q	8	710	720	13500	137	0.75	65
BF-8Q	6	800	960	16000	216	1.5	74
BF-8Q	8	800	720	15000	140	1.1	67
BF-8.5Q	6	850	960	22500	216	2.2	74
BF-8.5Q	8	850	720	17500	165	1.5	68
BF-9Q	8	900	720	21000	150	1.5	70
BF-9Q	10	900	580	13000	85	0.55	65
BF-10Q	8	1000	720	26000	185	2.2	71
BF-10Q	10	1000	580	22000	135	1.5	67
BF2-9Q	6	900	960	16000	200	1.5	73
BF2-9Q	8	900	720	16000	150	1.1	68

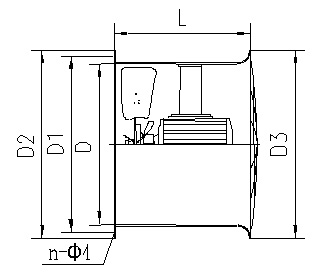

外形安裝尺寸表（單位:mm）

型號	D	D1	D2	D3	n-φ4	L
BF-4Q	410	445	474	480	8-8.5	320
BF-5Q	510	550	586	590	8-8.5	350
BF-6Q	610	650	686	690	10-10.5	460
BF-6.3Q	640	680	716	720	10-10.5	460
BF-7.1Q	720	760	806	800	10-10.5	480
BF-8Q	810	850	896	890	12-12.5	520
BF-8.5Q	860	900	936	940	12-12.5	520
BF-9Q	910	950	986	990	12-12.5	600
BF-10Q	1010	1060	1106	1110	12-12.5	600
