產品名稱: DWT-II型低噪聲離心式屋頂排風機
廣泛通用于商用建筑和廠礦企業(更適合輕鋼結構屋面)的排風換氣
詳細信息:

一、特性及應用
DWT系列低噪聲屋頂通風機系采用CAD模擬優化設計，經大破試驗研究開發的“星火”科研產品具有“效率高、噪聲低、運轉平穩、外形美觀、防腐、防爆等優點，廣泛應用于發電、化工、橡膠、制藥、食品加工、冶金等備行業及高級民用建筑的送風和排風。根據不同的使用環境和輸送介質，風帽、風筒可采用鋼板或玻璃鋼，葉輪啊采用鋁合金、鋼板、玻璃鋼、工程塑料等材料制作。根據結構分三種：DWT—I型可用于中低壓、大流量場合的排風和送風；DWT一II型為離心式屋頂風機可用于壓力要求較高場合的排風；DWT—III型為離心軸向式屋頂風機，可用于排放特殊氣體的專用場合，如用于廚房排油煙可加設集油槽，借助其外殼及離心葉輪驅動、軸向氣流進出的特殊設計去汕明顯；DWT-IV型為無電機屋頂渦輪排風機，不用電、無嗓音、體積小、重量輕、排風效率高，安裟方便。
性能參數表

DWT-Ⅱ型(離心式)

機號	轉速 (rpm)	風量 (m3/h)	風壓 (Pa)	功率 (kW)	噪聲 dB(A)
3	1450	878 925 1059 1130 1253	220 210 188 167 122	0.75	57
3.5	1450	1395 1470 1682 1794 1990	299 285 256 227 166	1.1	59
4	1450	1887 2083 2194 2510 2677	412 391 372 334 298	1.1	62
4.5	1450	2966 3124 3574 3812 4514	495 471 423 376 231	1.1	63
5	1450	4068 4285 4903 5438 6113	615 582 522 485 378	2.2	64

機號	轉速 (rpm)	風量 (m3/h)	風壓 (Pa)	功率 (kW)	噪聲 dB(A)
6	960	5024 5512 6120 6782 7338	385 367 330 293 223	1.5	65
7	960	8015 8804 9827 10836 11925	548 499 448 398 371	3.0	68
8	960	12563 13565 14157 15824 16708	721 686 654 587 521	5.5	70
8	720	9422 10173 10617 11868 12531	405 385 367 330 393	4.0	68
10	720	22150 23298 26573 28395 31436	1072 1020 916 813 702	7.5	72

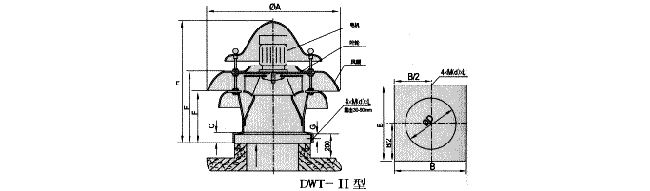

DWT-Ⅱ型(離心式)

機號	ΦA	B	C	ΦD	E	F	H	G	M(d)×L	重量(Kg)
3	690	430	60	310	382	277	702	30	10.580	80
3.5	805	480	60	360	418	298	758	30	10.580	96
4	920	520	60	410	463	328	803	30	10.580	125
4.5	1035	570	60	460	493	343	833	30	10.5100	154
5	1150	640	60	510	548	383	948	30	10.5100	195
6	1460	820	80	610	626	431	1026	50	12.5120	234
7	1610	910	80	710	734	509	1229	50	12.5120	292
8	1840	1050	80	810	818	563	1353	50	12.5120	374
10	2300	1300	80	1010	970	655	1560	50	16.5150	396
